工地码头探照投射照明能耗分析及节能方案

工地照明：塔吊灯、探照灯 -- 节能改造

1、建筑工地施工现场照明安全要求

1.1 施工照明供电电压应符合下列规定：

a) 一般场所，照明电压应为220V。

b) 隧道、人防工程、高温、有导电粉尘和狭窄场所，照明电压不应大于36V。

c) 潮湿和易触及照明线路场所，照明电压不应大于24V。

d) 特别潮湿、导电良好的地面、锅炉或金属容器内，照明电压不应大于12V。

e) 行灯电压不应大于36V。

1.2 现场的照明线路，必须采用软质橡皮护套线，并配有漏电保护器保护。灯具的金属外壳应接地(零)保护。

1.3 照明灯的相线应经开关控制，不得将相线直接引入。

1.4必须实行“一机一闸”制，严禁同一个开关直接控制二台及二台以上用电设备（含插座）。

1.5 架空线路必须采用绝缘铜线或绝缘铝线。

1.6 移动式碘钨灯的金属支架应有可靠接地(零)，灯具距地高度不得低于2.5m。

1.7 高压镝灯安装支架应坚固可靠，并要有防雨措施。

1.8 施工照明室外灯具距地面不得低于3m，室内灯具距地面不得低于2.5m。

1.9 施工照明使用220V碘钨灯应固定安装，其高度不应低于3m，距易燃物不得小于500mm，并不得直接照射易燃物，不得将220V碘钨灯做移动照明。

1.10 施工用电照明器具的形式和防护等级应与环境条件相适应。

1.11 需要夜间或暗处施工的场所，必须配置应急照明电源。

1.12 夜间可能影响行人、车辆、飞机等安全通行的施工部位或设施、设备，必须设置红色警戒照明。

2、建筑工地施工现场能耗概况

目前建筑工地施工现场照明主要分为环境照明和施工现场局部作业照明，灯具多采用镝灯、高压钠灯、金卤灯、碘钨灯以及普通的白炽灯和节能灯为主。

镝灯、高压钠灯或金卤灯功率大多在1000W～4000W，当夜间有施工需要时，为保证足够的照度，开启无可厚非，而当夜间没有施工作业，开灯的目的只是为了安全需要，一旦开启，一般就会整晚工作。而此类光源都不具备调光的特性，就会非常的浪费。

碘钨灯功率一般在500W～1000W，由于局部作业的面积大都在10㎡以下，由于此类灯具是漫射型灯具，灯具表面温度高，安全隐患大。再加上光效低，照射面积又大，造成非常严重的浪费。

3、节能对策

我们通过多种光源现场照明效果对比，在施工现场照明管理方面采取了在保证照明安全的前提下，用一盏LED塔吊灯代替一盏大功率镝灯工作，控制灵活、节能明显。

LED光源具有以下优点：

a) 绿色、环保：单色性好，LED光谱集中，没有多余红外、紫外等光谱，热量、辐射很少，对被照物产生影响少。而且不含汞有害物质，废弃物可回收，没有污染。

b) 方向性强：平面发光，方向性强。它与点光源白炽灯不同，视角度≤120°。

c) 快响应：响应时间短，只有60ns，启动十分迅速；白炽灯或金卤灯是毫秒数量级；高压钠灯或金卤灯往往需要1～2分钟才会完全启动。

d) 低电压：驱动电压低，工作电压为直流，安全。

e) 小体积：体积小、重量轻。利用其特点可设计又薄、又轻、又紧凑的各种式样的灯具；背光源产品。

f) 多色彩：LED色彩鲜艳丰富。不同的半导体材料，不同颜色的光。颜色饱和度达到130%全彩色不同光色的组合变化多端，利用时序控制电路，更能达到丰富多彩的动态变化效果。

g)控制方便:只要调整电流，就可以随意调光，使灯光更加清晰柔和让人感觉更加舒服。

3.2光源选择

a) 建筑现场环境照明，采用多组LED分控智能光源替换高压钠灯或金卤灯；

b) 建筑现场室内照明，采用多组小功率低压照明产品替换金卤灯；

c) 施工生活区，低压LED照明产品。

4、节能照明对比

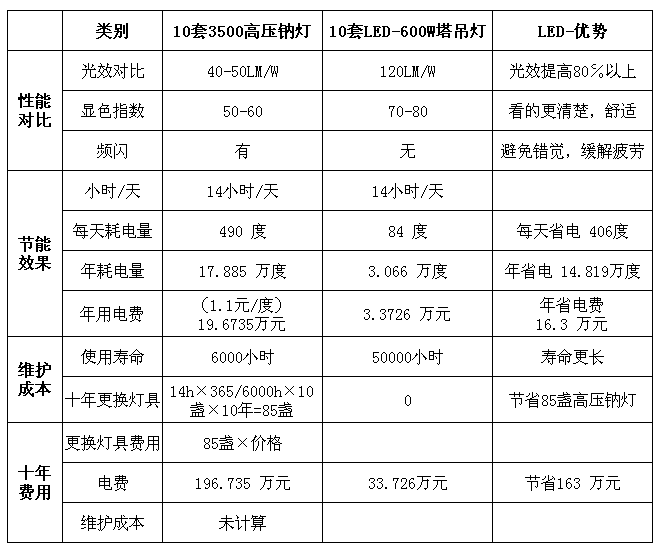

深圳沙井某房地产建筑工地项目，原计划采用10套3500W高压钠灯，更换LED灯具后与高压钠灯节能对比表：

可见：电费1.1元计算时，1盏LED塔吊灯节省电费 1.63万元/年（16.3÷10）

电费1.3元计算时，1盏LED塔吊灯节省电费 1.926万元/年（19.26÷10）

保守估计：使用 - 捷能星LED塔吊灯、探照灯

1年 1盏省1万元 10盏省10万元 100盏省100万元

3年 1盏省3万元 10盏省30万元 100盏省300万元

10年 1盏省10万元 10盏省100万元 100盏省1000万元

由此可以看出，仅此一项一年就可以节约14.819万度电，如果每度电的电费为1.1元钱，每一年就可以节约电费16.3万元，只用半年左右节约的电费就可以收回LED灯具的投资，再则LED整体灯具的使用寿命大于5万小时，也就是说最少能使用10年以上，从LED光源与钠灯光源对比，整个光源生命周期计算既省钱又节能还环保。并且光源控制灵活，每盏LED灯具功率较小，夜间有作业时，光源随时全部工作，没有作业时，可关闭部分光源或半功率工作，从而达到施工工地现场照明的节能目的。
